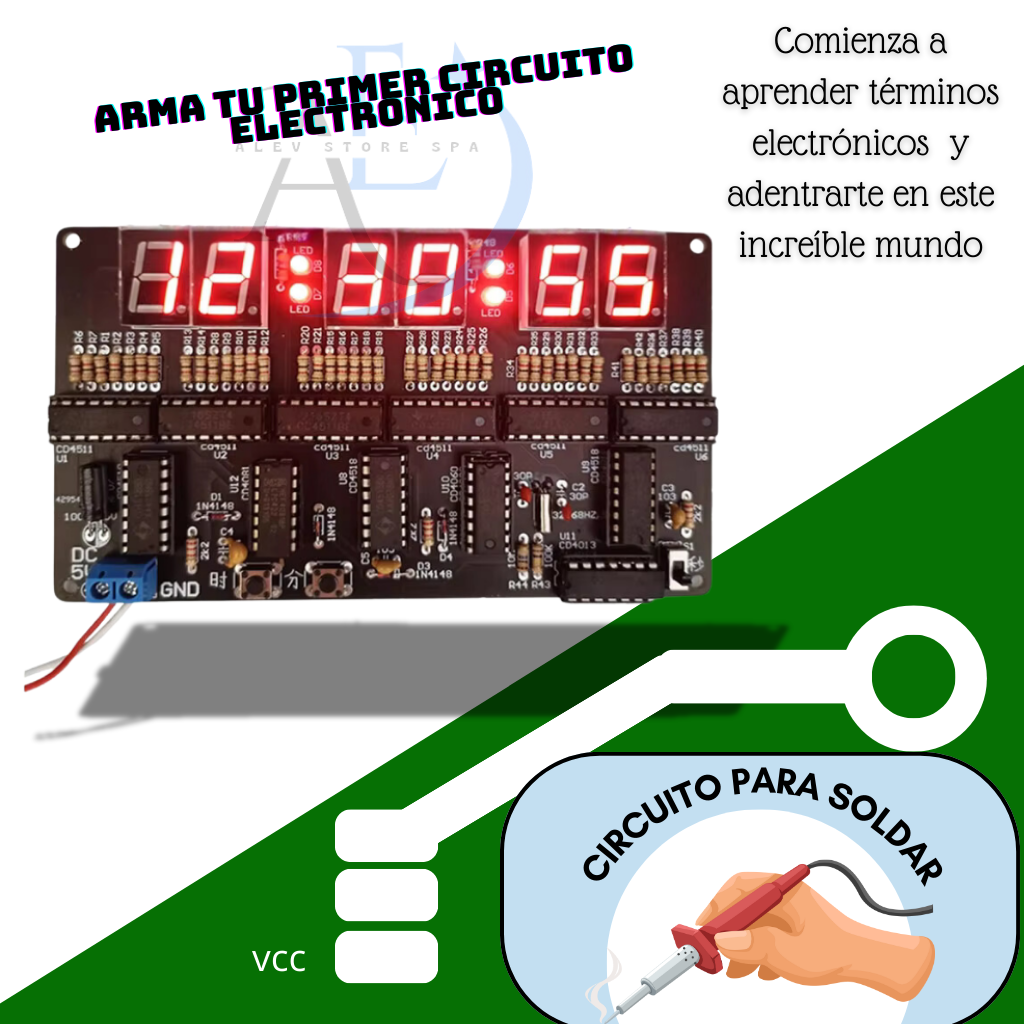

Este producto es un reloj de circuito digital de 24 horas, que utiliza CD4518, CD4511, CD4081, CD4013, CD4060 y otros chips, el circuito no contiene un microcontrolador, por lo que no hay programa, se pueden calibrar horas, minutos y segundos, sin función de alarma.
Este Kit consiste principalmente en un segundo generador de señal, Contador, pantalla decodificadora y circuito de calibración de tiempo. El segundo pulso es una señal de onda cuadrada de 1HZ obtenida por división de frecuencia precisa de un generador de señal de alta frecuencia, que es más preciso en el cronometraje.
El segundo generador de señal consiste en CD4060 y CD4013, que genera una señal de onda cuadrada con una frecuencia de 1HZ. CD4060 es un divisor/oscilador de frecuencia binario de 14 niveles. Consiste en un oscilador de 32768HZ con resistencias externas R44, R43, C1, C2 e Y1. Después de 14 niveles de divisor de frecuencia binario, la frecuencia de la señal de onda cuadrada de 2HZ se obtiene en el pin 3. CD4013 contiene dos chanclas D independientes, tome una de las chanclas a través de la línea configurada como un contador binario, el recuento binario de la señal de onda cuadrada de 2HZ de entrada se puede obtener a partir de la segunda señal. CD4518 es un contador de suma de doble decimal. Con 3 CD4518 para horas, minutos, segundos, horas configuradas para el binario de 24, minutos y segundos configurados para el binario de 60. CD4518 resultados de conteo en forma de código BCD desde la salida del PIN de salida a la BCD decodificador CD4511, CD4511 se convertirá en el Código BCD correspondiente a la visualización del código de segmento de luz de tubo digital correspondiente, el tubo digital para formar un digital se puede reconocer para mostrar visualmente los resultados actuales. Resultados de temporización.
Los minutos y segundos se cuentan en 60 decimales, la señal de segundos se introduce en el terminal EN de CD4518 a través del interruptor S1, Y 1 se añade al borde descendente de cada señal de segundos (si la señal de segundos está conectada al terminal CLK de CD4518, 1 se añade al borde ascendente de cada señal de segundos), y cuando el contador cuenta hasta 9, la salida de la salida es de 1001, es decir, Q3 es 1. Como es un contador decimal, cuando llega la señal de los siguientes segundos, el contador cambia de 9 a 0, y las salidas de 0000, formando así una señal de borde descendente en Q3,. Esta señal se introduce en el contador de diez dígitos del segundo contador, Y el contador de diez dígitos añade 1 al contador de diez dígitos después de cada recuento completo de 10 en el contador individual. Cuando el valor del contador de diez dígitos llega a 6, las salidas de 0110 son: Q1 y Q2 son ambos 1 al mismo tiempo, Y Q1 y Q2 están conectados al contador a través de una y puerta después de la salida 1 A LA Q1 y Q2 están conectados al terminal de reinicio del contador a través de una y puerta y salida 1, Para que el contador cuente de 6 a 0 por adelantado, completando el ciclo de 1 conteo hexadecimal. La señal de reinicio también se utiliza como señal de conteo del subcontador, y el subcontador se incrementará en 1 por cada 60 segundos completos. El subcontador también es de 60 bits, cuando el subcontador está lleno 60, los diez bits del subcontador se restablecerán por una puerta, para que el valor del contador de tiempo aumente en 1. Cuando el mostrador está lleno 24, El Q0-Q3 de los diez bits será 0010 y el de los bits individuales será 0100, que se conectará al contador después de que Q2 termine con el algoritmo, para que el contador se pueda restablecer de 6 a 0 por adelantado. Al conectar el Q1 del décimo bit y el Q2 del primer bit a los terminales de reinicio de los dos contadores, el contador por hora volverá a 0 cuando el contador alcance el 24 completo, realizando así el conteo de 24 bits.
Kit de bricolaje Lista:
Placa PCB X1
0,56 tubo digital 1 bit común negativo X6
Resistencia de 470 ohm X2
Resistencia 1K X50
2,2 K resistencia X3
100K Resistencia X1
10M resistencia X1
1N4148 Diodo X4
103 Condensador monolítico X3
32.768KHZ cristal X1
Condensador de chip de porcelana 30P X2
Condensador X1 25V 100UF
KF301-2PX1
6*6*5 Teclado X1
12D07 Interruptor de palanca X1
Bloque IC 16P X10
Bloque 14P IC X 2
CD4511X6
CD4518X3
CD4081X1
CD4060X1
CD4013X1
